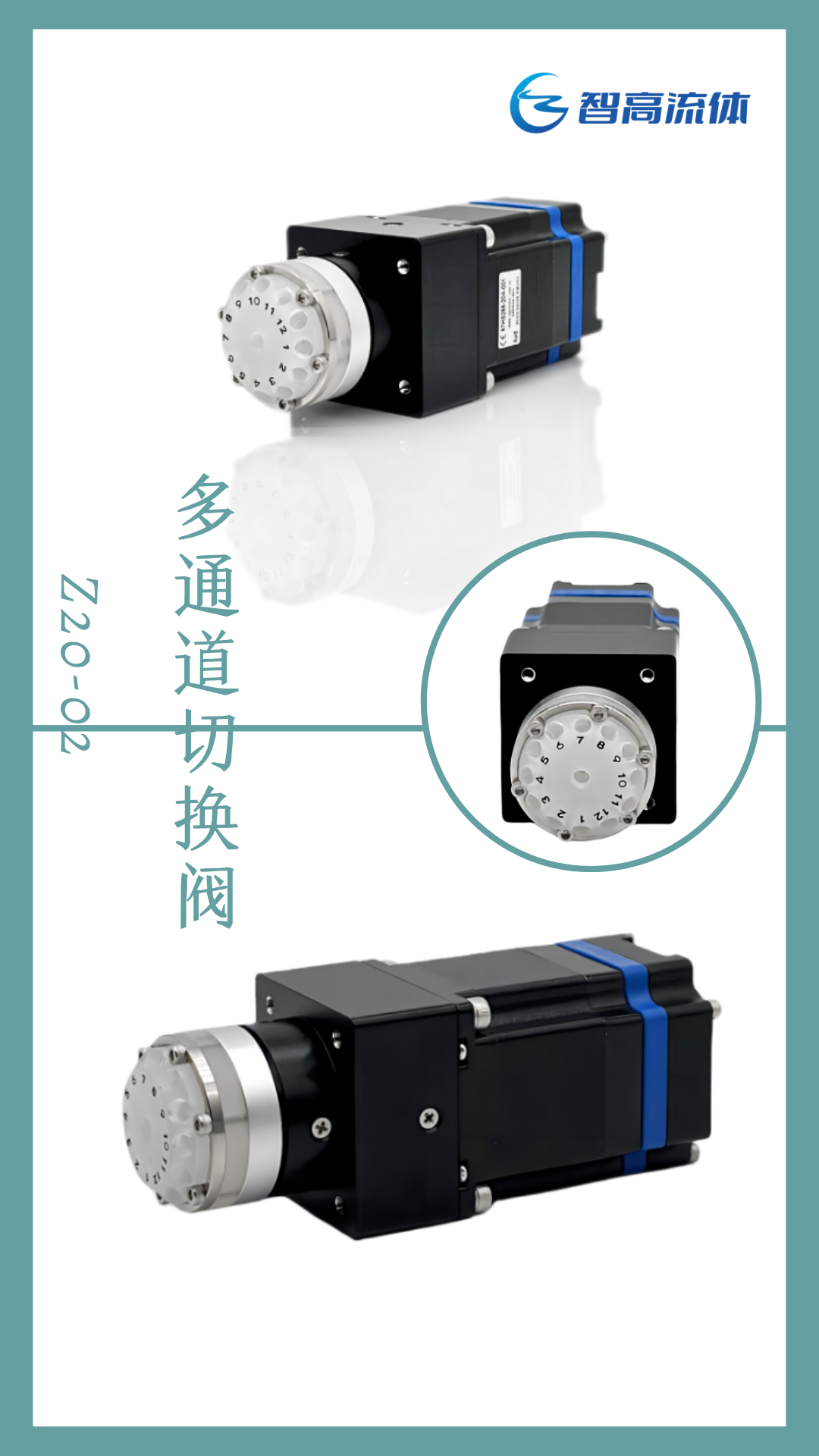

陶瓷閥芯多通道切換閥

產品簡介Z20—02系列陶瓷閥芯多通切換閥是利用編碼器采集信號，依靠步進電機進行控制，應用于樣品采集、液體進樣或流路轉換的自動部件；廣泛用于流體樣品的采集、分配...

產品簡介

Z20—02系列陶瓷閥芯多通切換閥是利用編碼器采集信號，依靠步進電機進行控制，應用于樣品采集、液體進樣或流路轉換的自動部件；廣泛用于流體樣品的采集、分配。

核心技術

1、陶瓷閥芯閥芯：耐腐蝕、耐高溫、超高耐磨性，適用于多種特殊介質；

2、驅動集成：內部集成了閥體電機控制電路，主機可通過RS232/RS485與控制器通信；

3、抗強化學腐蝕：僅閥體、閥芯接觸介質，閥體采用特種氟塑料，可以適用于各種腐蝕性液體；

4、選擇性廣： 6到32孔多種孔位的切換閥可選；

5、密封方式：定子與轉子緊密貼合，達到最高的使用壽命和極佳的密封性；

6、驅動方式：選用57行星減速步進電機，最大驅動力6.0Nm；

7、采用全閉環控制，保證液路換向定位精度；

8、精確位置反饋，通過編碼器計算反饋位置信息；

9、堵轉信息反饋；

10、提供方便的配置軟件工具，方便參數配置和調試；

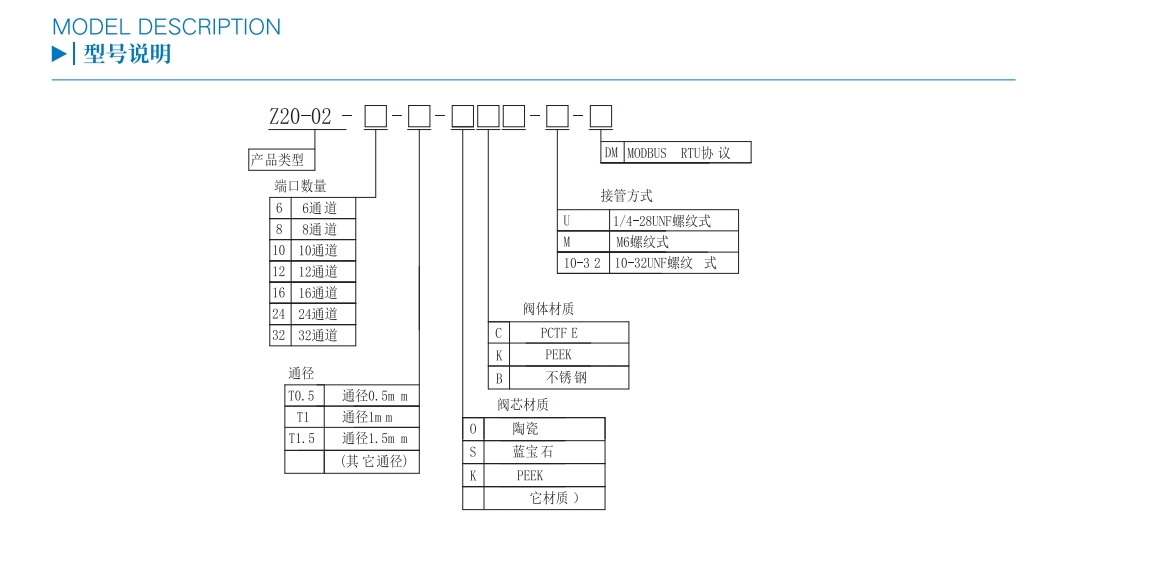

型號說明

陶瓷閥芯多通道切換閥

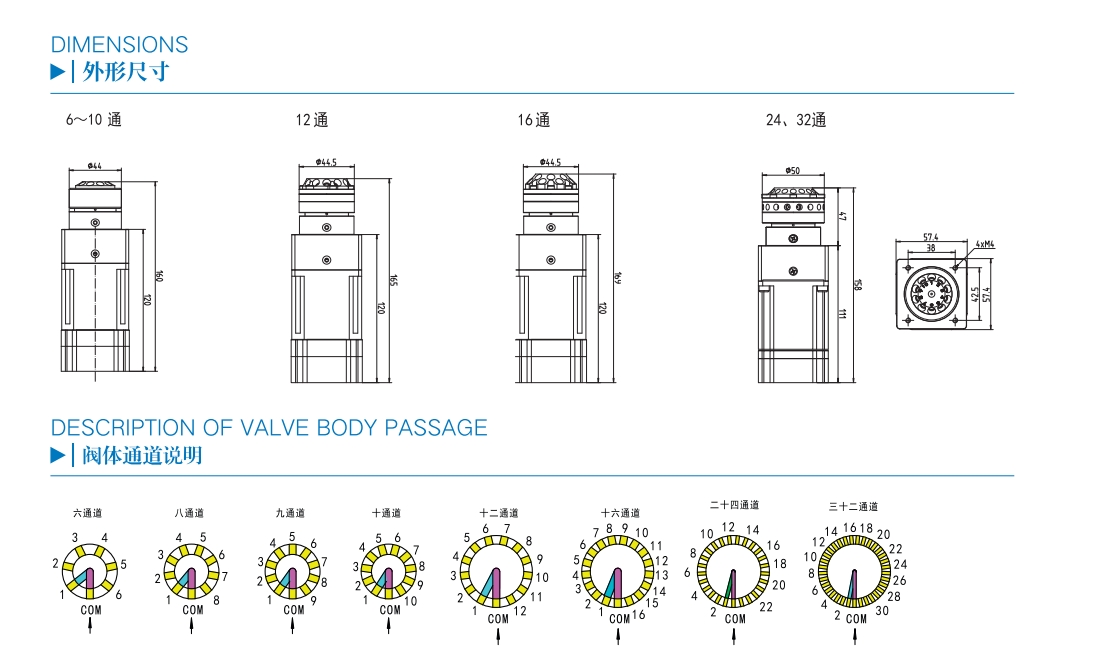

閥體通道說明

陶瓷閥芯多通道切換閥

外形尺寸

陶瓷閥芯多通道切換閥

技術參數

定子形式	斜面型
端口規格	1／4-28UNF螺紋，可匹配硬管連接系統		10-32UNF螺紋
端口數量	6通、8通、10通	12通、16通	24通、32通
通徑	1.5 mm	1.2mm	0.5mm
死體積（端口至端口容積）	4.5ul
工作壓力	氣壓0.8 MPa，水壓1.6 Mpa
初始位置檢測	設置通電后自動復位至初始位置
適用介質	各種高腐蝕化學介質
可更換件	更換定子，轉子密封
環境溫度	Max60℃
介質溫度	0～100℃
環境相對濕度	＜80%
泄漏率	0
端口間移動速度	≤4S/圈
最大驅動力	6.0N/m
電壓/DC	24V
電流	2A
功率	48W
通信協議	RS-232/RS-485/CAN總線
通訊速率	RS-232/RS-485總線：9600bps、19200bps、38400bps、57600bps、115200bps CAN總線：100kbps、200kbps、500kbps、1Mbps
閥體材料	PCTFE、PEEK（可根據客戶要求定制）
閥芯材料	陶瓷、藍寶石（可根據客戶要求定制）
外形尺寸	57×57×160mm	57×57×169mm
重量	1800 g	2000 g

說明：未盡事宜及特殊應用請聯系我司技術人員
